사진계측(2SD)

  • 1. 2SD 개요
    2SD(Structure & Solid Design)는 구조물 입체 설계라는 뜻으로 MD(Manuracturing Design)프로그램을 사용하며 일본 KURABO사의 KURAVES-G2프로그램에서 일부 기능을 추출하여 만든 소프트웨어이다. 현장 작업 소요시간이 짧고, 추가적인 장비 투입이 불필요하며, 옹벽, 사면, 각종 구조물 등에 대한 단면도 및 필요 제원을 위험지역 혹은 조사가 힘든 각도까지 선형 및 횡단면도, 등고선 등을 분석하여 3D도면화(CAD) 가능하다. 현장에서 바로 데이터 모델링 작업이 가능하며, 데이터의 분석 및 재측정 여부 판단이 가능하다.
  • 2. 2SD 장비제원
    • 구 분 MODEL 용 도 비 고
      주장비 소프트웨어 Kuraves-MD 데이터 추출 및 도면화 -
      카메라 Canon 600D Mark2 근거리 촬영 -
      드론 Mavic 2 Pro 원거리 촬영 -
      보조장비 Calibration Plate 카메라 교정판 -
      스틸자 및 거리측정기 구조물과의 거리측정 -
      타깃 데이터의 정확성 향상 -
      수직 타깃 set 수직점 생성 -
  • 3. 2SD 장비의 원리

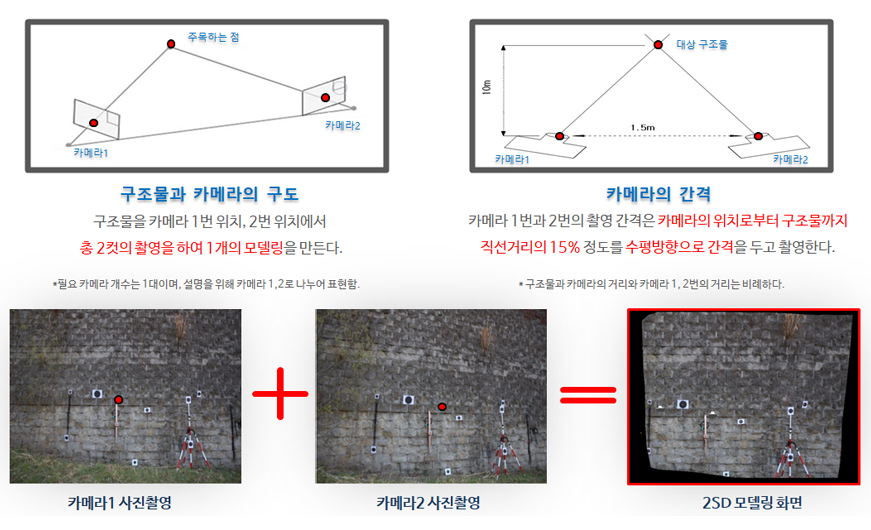

    1) 촬영 원리

    • 전자기파의 매질 내 속도는 유전상수분의 광속

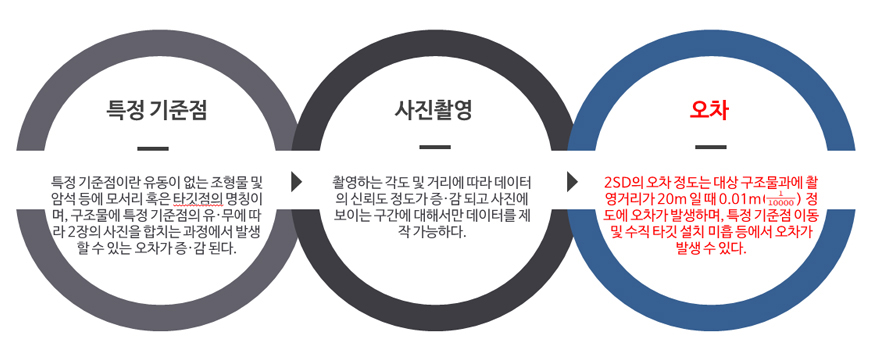

    2) 2SD 주요사항

    • 전자기파의 매질 내 속도는 유전상수분의 광속
